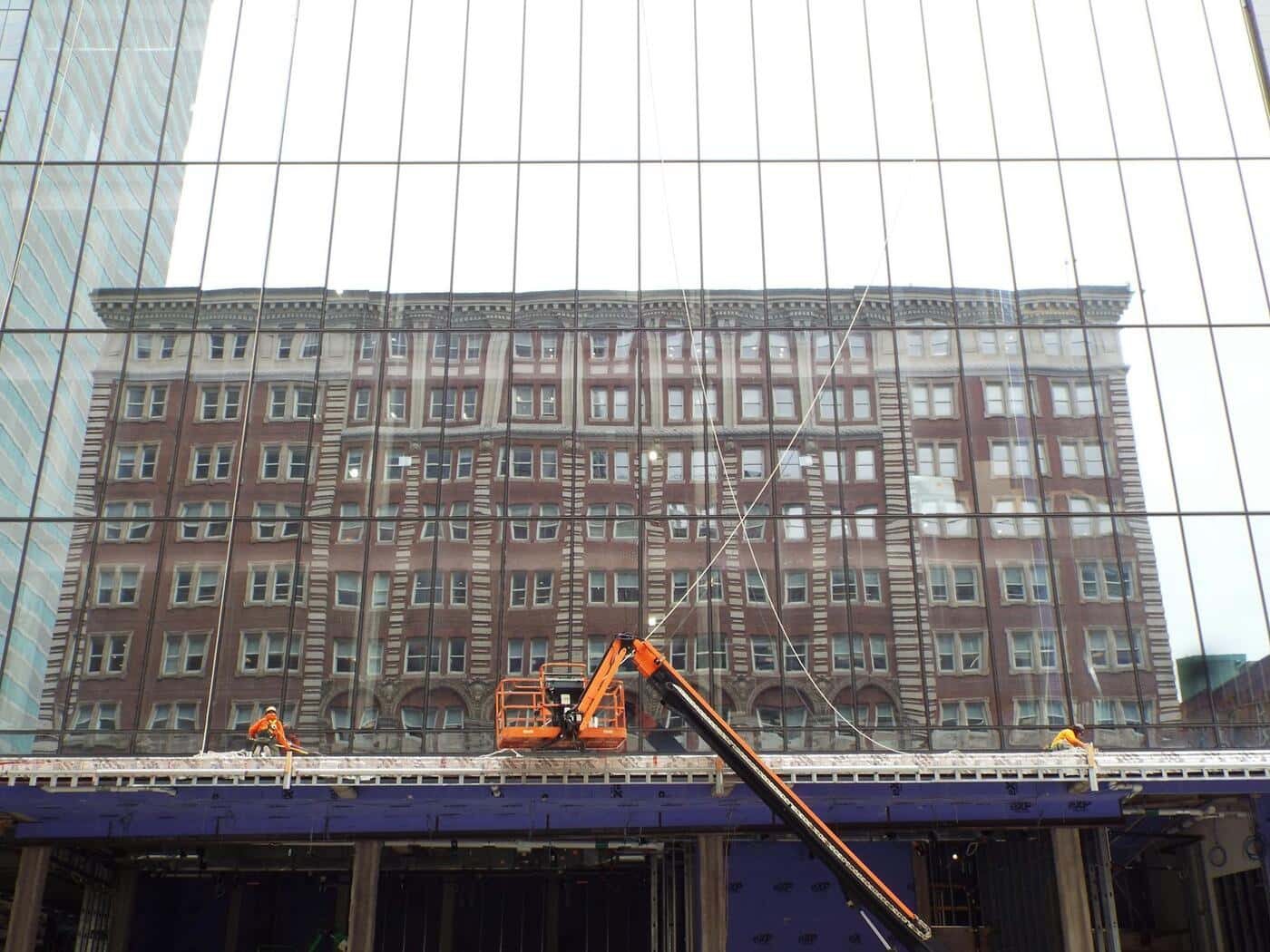

El vidre de seguretat per a façana redueix el risc de lesions quan un pany es trenca i ajuda a mantenir el tancament en la seva posició durant més temps. En un mur cortina, l’elecció ha de respondre a l’impacte, la pressió del vent, les dimensions del pany, l’alçada de l’edifici i les prestacions tèrmiques exigides pel CTE. No existeix una composició universal vàlida per a totes les façanes.
A IMFALÚ treballem cada dia en façanes acristallades a Barcelona.
Què es considera vidre de seguretat?
En edificació s’utilitzen principalment dues famílies: vidre trempat i vidre laminat. El trempat rep un tractament tèrmic que n’augmenta la resistència davant dels cops i els canvis de temperatura. Quan es trenca, es divideix en partícules petites. El laminat uneix dues o més fulles mitjançant una làmina plàstica, normalment PVB —butiral de polivinil— o EVA.
La diferència decisiva apareix en el moment del trencament. El trempat sol perdre la seva integritat de manera sobtada, mentre que el laminat manté els fragments adherits a l’intercalari. Per això, en zones amb risc de caiguda de peces o d’impacte de persones, el laminat sol oferir una protecció més adequada.
Les dues solucions es poden combinar en un mateix envidrament. Un doble envidrament pot incorporar una fulla exterior trempada per suportar millor les sol·licitacions tèrmiques i una altra d’interior laminada per contenir els fragments. En edificis de gran alçada, aquesta decisió s’ha de basar en el càlcul i en la documentació del fabricant.
Normativa aplicable al vidre de seguretat en façanes
La referència no es troba en una única norma. Cal considerar diverses exigències que afecten el vidre, el marc, els ancoratges i l’edifici en conjunt.
- UNE-EN 12600: classifica el comportament del vidre davant de l’impacte mitjançant un assaig de pèndol. Avalua com es trenca i si conserva o no la seva integritat.
- UNE-EN 572: estableix les característiques generals del vidre base per a la construcció.
- UNE-EN 12150: s’aplica al vidre de silicat sodocàlcic de seguretat tractat tèrmicament, és a dir, al vidre trempat.
- UNE-EN 14449: contempla l’avaluació de la conformitat del vidre laminat i laminat de seguretat.
- UNE-EN 356: classifica els vidres resistents a l’atac manual, útil quan la façana necessita protecció davant d’intrusions.
- Codi tècnic de l’edificació: el DB-SUA tracta la seguretat d’utilització i el risc d’impacte amb elements envidrats; el DB-SE i els seus documents associats intervenen en la seguretat estructural.
El Codi tècnic de l’edificació s’ha de consultar juntament amb el projecte. El compliment depèn de la situació concreta de l’envidrament: alçada respecte del terra, accessibilitat, ús de l’edifici, dimensions i solució constructiva.
També convé revisar el DB-HS1 quan hi hagi risc d’entrada d’aigua. La seguretat d’una façana no depèn únicament de com es trenca el vidre. Juntes, drenatges, perfils de pressió, segellats i trobades amb l’estructura en condicionen el comportament davant de la pluja i el vent.
Laminat o trempat: quin convé en un mur cortina?
La resposta canvia segons la funció de cada fulla. Aquestes són les diferències pràctiques més habituals:
| Criteri | Vidre trempat | Vidre laminat |
|---|---|---|
| Trencament | Es fragmenta en peces petites | Els fragments queden units a l’intercalari |
| Resistència mecànica | Superior a la del vidre recuit | Depèn del nombre i el gruix de les fulles |
| Seguretat davant de la caiguda | Limitada després del trencament | Millor comportament de retenció |
| Risc tèrmic | Pot ser favorable pel seu tractament | Es pot combinar amb trempat o term endurit |
| Protecció acústica | No és el seu principal avantatge | Es pot millorar amb PVB acústic |
| Antiintrusió | Requereix una composició específica | Es configura segons les classes de la UNE-EN 356 |
| Reparació | No es pot tallar ni modificar després del tremp | Es fabrica a mida i tampoc admet modificacions improvisades |
En una porta d’accés, una zona de pas o un pany proper a una zona de circulació, el laminat ofereix una protecció especialment interessant perquè manté units els fragments. En superfícies grans exposades al sol, el trempat o el term endurit poden ajudar a controlar el risc de trencament tèrmic, sempre dins del càlcul del sistema.
Si ets arquitecte o property manager, demana la composició completa: gruix nominal, tipus de vidre, intercalari, tractament superficial, cambra, gas, separador, dimensions màximes i classificació d’impacte. L’expressió «vidre de seguretat» per si sola no defineix una solució tècnica. Quan busquis vidre de seguretat per a façana, necessites conèixer totes aquestes dades.
El càlcul estructural mana en els panys grans
Un 6+6 no equival automàticament a un vidre apte per a qualsevol façana. El gruix necessari es determina a partir de les dimensions del pany, els seus suports, la pressió i la succió del vent, la fletxa admissible, el pes propi i la manera com el vidre transmet les càrregues al sistema d’alumini.
Dins d’un mur cortina, el vidre treballa integrat en una retícula. Muntants i travessers reben els esforços i els transmeten als ancoratges de l’edifici. Si canvies la composició sense revisar falques, mordasses, perfils de pressió o juntes, el problema pot ser en el conjunt encara que el vidre, per separat, tingui bones prestacions.
Com a orientació, composicions com 6+6 o 8+8 poden aparèixer en projectes de façana, però no s’han de presentar com una taula de gruixos vàlida segons l’alçada. Un pany d’1,20 x 2,50 metres en una zona protegida no suporta les mateixes càrregues que un altre d’1,50 x 3,50 metres en una torre exposada al vent. L’orientació, l’exposició i la geometria de l’edifici en canvien el resultat.
El càlcul ha de verificar, com a mínim:
- La pressió i la succió del vent segons la ubicació i l’alçada.
- La resistència i la fletxa de cada fulla de vidre.
- La capacitat dels suports, les falques, els perfils i els elements de fixació.
- El pes total de l’envidrament i la capacitat portant del sistema.
- Què passa després del trencament quan s’exigeix vidre laminat de seguretat.
- La compatibilitat entre segellants, PVB, juntes i productes de neteja.
En rehabilitació apareix una dificultat afegida. Moltes vegades no es conserven els plànols originals o el sistema ha patit modificacions. Abans de prescriure un vidre nou, convé prendre mides, identificar perfils i revisar l’estat dels drenatges i les fixacions.
Els informes tècnics d’IMFALÚ ajuden a ordenar aquesta informació abans de decidir. Així es pot valorar el conjunt i no només substituir el pany que presenta el dany.
Seguretat i eficiència energètica han d’anar juntes
El vidre de seguretat no ha d’augmentar necessàriament el consum energètic. Es pot integrar en un doble envidrament amb cambra de gas, fulla de baixa emissivitat i control solar. La composició ha d’equilibrar la transmitància tèrmica, el factor solar, l’entrada de llum i el risc de sobreescalfament.
En una oficina orientada al sud o a l’oest, un vidre de control solar pot reduir els guanys tèrmics, tot i que també limiti la llum natural. En un hotel, el confort acústic i la privacitat solen tenir molt de pes. L’elecció correcta depèn de l’ús real de l’edifici, no únicament de la superfície envidrada.
L’IDAE ofereix criteris i documentació de referència sobre eficiència energètica que convé incorporar a l’anàlisi global. En una façana existent, substituir el vidre pot millorar el comportament de l’edifici, però no sempre compensa si el sistema d’alumini, els ponts tèrmics o les juntes estan deteriorats.
Què cal revisar en una façana envidrada existent
El trencament visible és la urgència més evident, però hi ha senyals previs que justifiquen una inspecció. Condensacions, entrada d’aigua, sorolls nous, folgances, juntes endurides, corrosió en les fixacions o moviments anòmals del vidre poden anticipar una fallada.
Una revisió ordenada sol incloure:
- Identificació de la composició i el gruix de l’envidrament.
- Comprovació dels segellats, les juntes EPDM, els perfils de pressió i les tapetes.
- Inspecció dels drenatges i les zones d’evacuació d’aigua.
- Revisió dels ancoratges i de possibles deformacions dels muntants.
- Control d’impactes, delaminació o veladures en vidres laminats.
- Verificació dels accessos, els mitjans auxiliars i els riscos durant els treballs.
En una façana de vidre, netejar no equival a mantenir. El manteniment preventiu de façanes permet detectar degradacions abans que obliguin a una reposició urgent. Quan el dany ja existeix, l’actuació pot requerir reparació de façanes, substitució de panys o una intervenció localitzada en perfils i juntes.
Manteniment del laminat i vida útil de l’intercalari
El PVB no queda exposat directament quan l’envidrament està ben fabricat i segellat. Tot i així, la humitat, la calor, la radiació solar, les fallades de vora i una mala compatibilitat química poden afavorir la delaminació amb el pas del temps.
Les vores blanquinoses, les bombolles, els canvis de transparència o la separació entre el vidre i l’intercalari requereixen una valoració tècnica. No sempre obliguen a substituir tota la façana, però cal comprovar que el segellat perimetral i la cambra no estiguin compromesos.
En edificis d’oficines i hotels, les inspeccions s’han de coordinar amb l’ocupació i els mitjans d’elevació. IMFALÚ treballa a Barcelona i la seva àrea metropolitana amb administradors de finques, gestors patrimonials, arquitectes, hotels i oficines. La seva experiència inclou més de 150 edificis i 300.000 m² de façana d’alumini i vidre.
Entre les seves intervencions figuren el WTC Cornellà, on treballa des de 2013, i l’edifici Ski de l’hotel Meliá, amb 13.500 m². També ha intervingut al Parc Vallsolana, a Sant Cugat, des de 2016, i a la Torre Tarragona, amb 10.000 m².
L'empresa centra la seva activitat en el manteniment, la reparació, la regeneració i la rehabilitació de façanes existents. Fabrica, instal·la, manté i rehabilita mur cortina, lluernaris i façanes ventilades d'alumini i vidre.
Terminis i documentació que convé sol·licitar
Un diagnòstic visual es pot organitzar en pocs dies, però la fabricació d’un vidre especial sol requerir diverses setmanes. El termini real depèn de les mides, la composició, els tractaments, la disponibilitat, el transport i els mitjans auxiliars. En una reposició urgent, confirmar primer la referència del pany evita encarregar un producte incompatible.
Abans d’aprovar una actuació, demana:
- Fitxa tècnica i marcatge corresponent del vidre.
- Composició detallada i classificació d’impacte.
- Resultat del càlcul o justificació estructural quan escaigui.
- Mètode de retirada, elevació i instal·lació.
- Criteris de compatibilitat de segellants i juntes.
- Garanties, manteniment recomanat i gestió de residus.
En edificis amb inspeccions pendents, l’actuació sobre el vidre s’ha de coordinar amb la ITE, l’IEE i les obligacions de conservació que corresponguin. La rehabilitació de façanes pot servir per resoldre alhora la seguretat, l’estanquitat i el consum energètic, en lloc de limitar-se a canviar els vidres trencats.
L’elecció del vidre de seguretat per a una façana comença per conèixer el risc i acaba en una solució calculada i instal·lada correctament. Si gestiones un mur cortina a Barcelona o a l’àrea metropolitana, pots contactar amb IMFALÚ per valorar l’estat del sistema i definir l’abast de la intervenció.
Preguntes freqüents
Quin tipus de vidre de seguretat per a façanes convé instal·lar en un edifici de Barcelona?
En zones amb risc d’impacte, se sol recomanar vidre laminat de seguretat conforme a la UNE-EN 14449, perquè manté units els fragments després d’un trencament. Si es necessita més resistència mecànica, es pot combinar amb vidre trempat, sempre després de calcular les càrregues de vent, les dimensions i el sistema de fixació.
Quina normativa ha de complir el vidre de seguretat en una façana?
L’envidrament s’ha de justificar segons el CTE, especialment el DB-SUA 2 per evitar impactes i el DB-SE-AE per a les accions del vent, a més de les normes UNE-EN 12600 i UNE-EN 14449. La classificació i el gruix adequats depenen de l’alçada, la mida del pany, els suports i l’ús de l’edifici.
Com es calcula el gruix d’un vidre de seguretat per a façana?
No es determina només pels metres quadrats: cal considerar la pressió del vent, les dimensions, el nombre de suports, la fletxa admissible, el pes propi i el risc d’impacte. Com a orientació inicial, una façana convencional pot partir de composicions 4+4 o 5+5 laminades, però el gruix definitiu s’ha de validar mitjançant un càlcul tècnic.
Quant es triga a substituir un vidre de seguretat trencat en una façana?
La presa de mides i la comanda solen requerir entre 3 i 7 dies laborables, mentre que la fabricació d’un vidre laminat a mida pot ocupar aproximadament entre 2 i 4 setmanes. La instal·lació normalment es fa en una jornada, tot i que el termini augmenta si calen mitjans d’elevació, talls de carrer o treballs en alçada.
Quin manteniment necessita el vidre de seguretat d’una façana envidrada?
Convé revisar anualment les juntes, les falques, els segellants, els ferratges i possibles delaminacions, especialment en les vores exposades a la humitat. Neteja el vidre amb aigua i detergent neutre, sense fregalls abrasius ni productes amb silicones, i substitueix qualsevol peça amb fissures o danys en el laminat.
