El vidrio abottonado estructural es un sistema de fachada donde los paneles se sujetan con fijaciones puntuales, arañas o grampones. Todo esto va anclado a una estructura portante. Frente al muro cortina clásico, el resultado visual es mucho más ligero y transparente.
Ahora bien, este sistema te exige muchísimo más en fase de cálculo, fabricación y montaje. Para acertar con la elección, hay que mirar el aislamiento necesario, la geometría del edificio, las cargas y el mantenimiento que vas a necesitar.
En IMFALÚ trabajamos a diario en fachadas acristaladas en Barcelona.

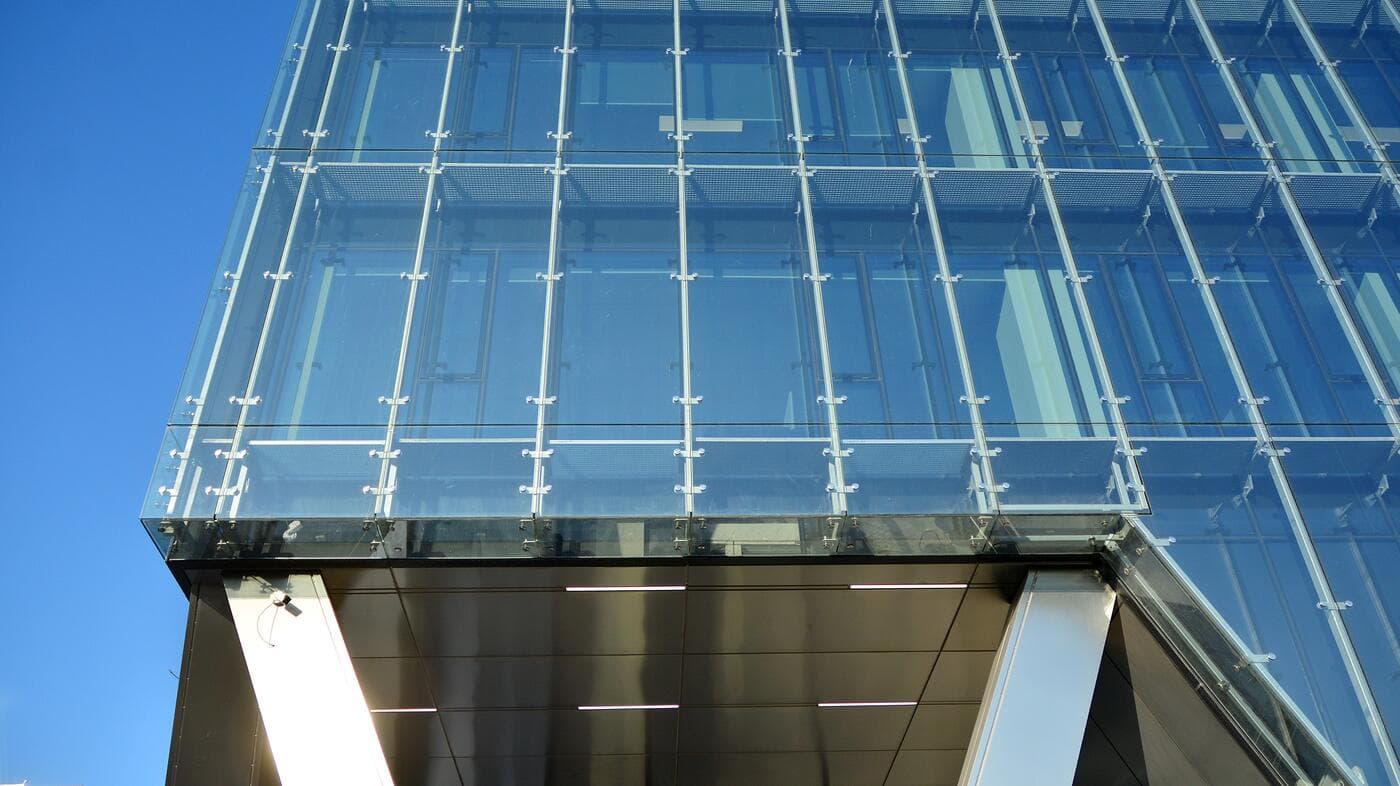

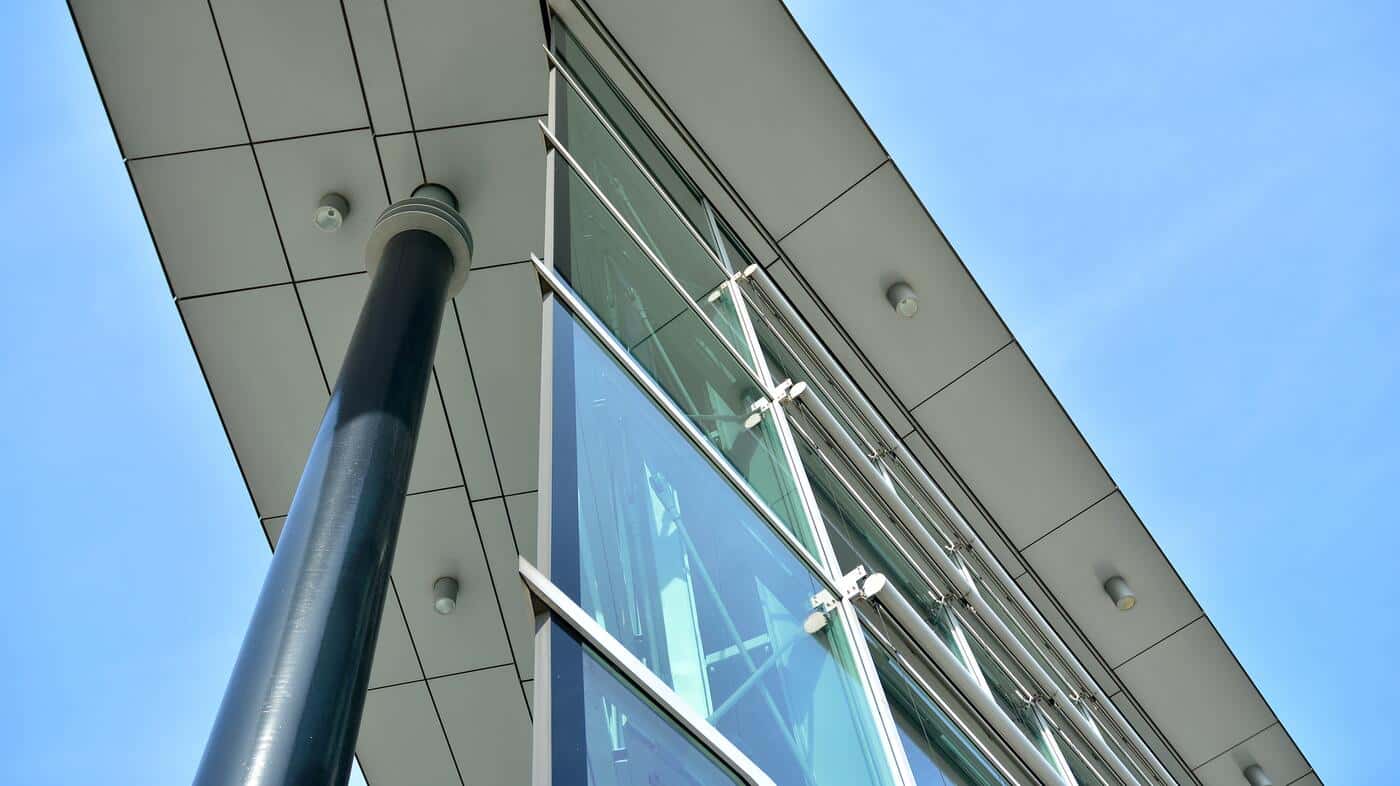

Qué es exactamente una fachada de vidrio abotonada

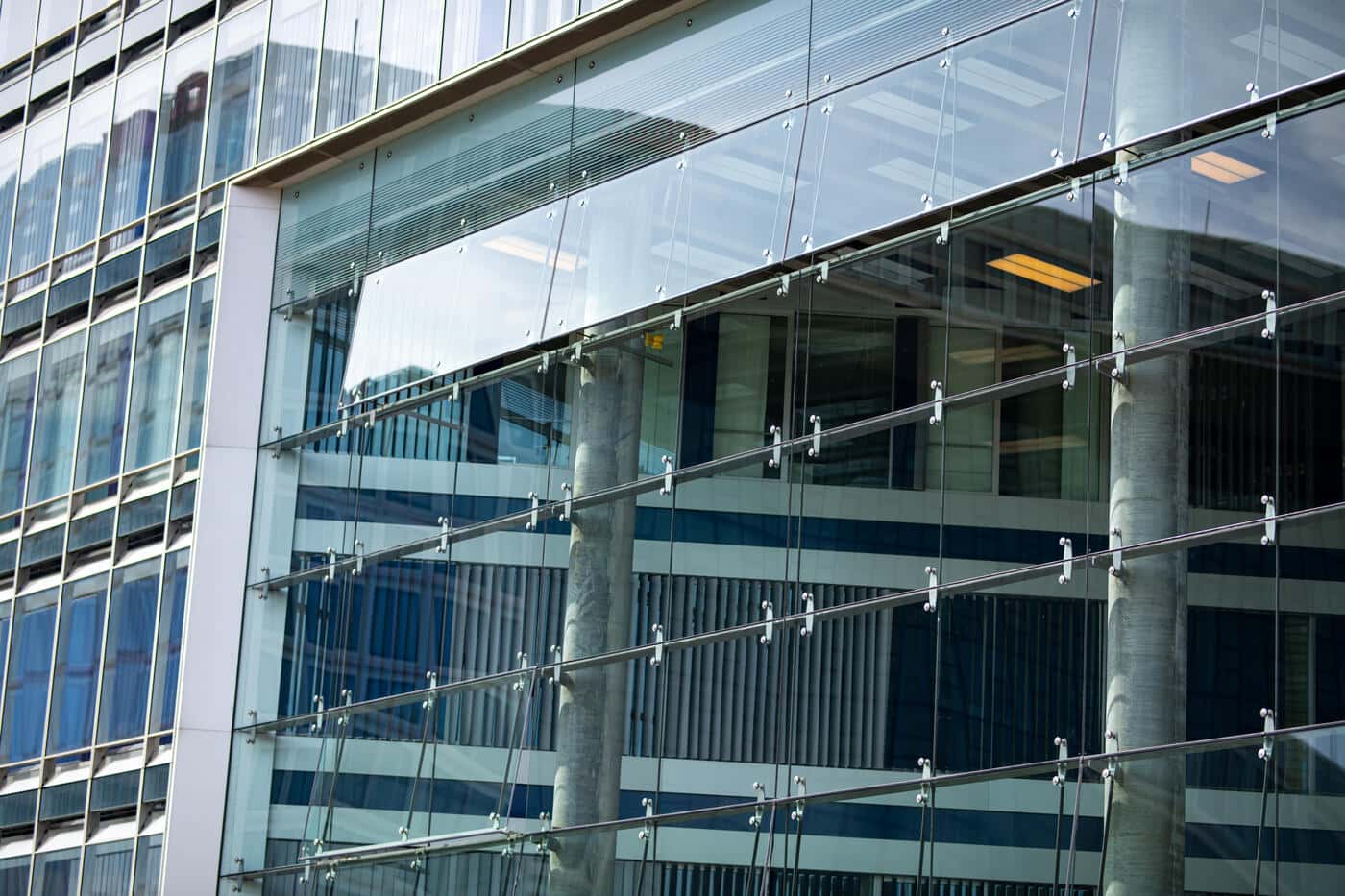

En una fachada normal y corriente, el cristal descansa sobre una retícula de perfiles de aluminio. Aquí la cosa cambia. Las cargas se transmiten a través de unos anclajes metálicos que se colocan en puntos muy concretos del vidrio, casi siempre cerca de las esquinas.
Esos anclajes llevan el peso directamente hasta una estructura independiente. Puede ser de acero, de aluminio, o incluso constar de mástiles, cerchas o cables bien tensados.
Ojo, porque los taladros del vidrio no son simples agujeros. Tienen una geometría troncocónica pensada para meter la rótula sin que sobresalga por fuera. Esa unión tiene que permitir pequeños movimientos para repartir las tensiones. Si pones una fijación totalmente rígida, el cristal acaba sufriendo.
Y es que el vidrio aguanta muy bien la compresión, pero cualquier tracción o impacto inesperado lo rompe. La clave está en flexibilizar el conjunto.
Puedes usar grampones de dos, tres o cuatro brazos. Esta decisión no va de estética. Depende directamente de la modulación, los apoyos, el viento, el peso de los paños y la estructura que tengas detrás.
Lo habitual en paños planos es usar cuatro puntos de sujeción. Para edificios con geometrías raras vas a necesitar soluciones hechas a medida.
Piensa por ejemplo en un atrio con dos plantas de altura. El peso del cristal supera sin esfuerzo los 35-40 kg por metro cuadrado antes de contar los herrajes y la estructura. La base no solo tiene que aguantar todo ese peso vertical.
También tiene que controlar las flechas, las vibraciones y los movimientos diferenciales. Si la estructura se mueve más de la cuenta, traslada esfuerzos al vidrio y lo fractura.
Vidrios y herrajes: qué debe especificar el proyecto
El vidrio monolítico templado suele tener entre 8 y 15 milímetros de grosor. El de 12 mm es el estándar más habitual en este tipo de configuraciones.
También puedes optar por composiciones laminadas. Por ejemplo, uniendo hojas templadas de 6 y 8 mm. Si necesitas mejorar el aislamiento térmico y acústico, lo suyo es montar dobles acristalamientos sellados con silicona estructural.
No puedes elegir el cristal mirando un catálogo. El proyecto exige comprobar bien las dimensiones, las flechas, la presión del viento y las cargas permanentes. La clave está en calcular también el riesgo de impacto y las condiciones de uso diario.
A todo esto hay que sumarle la prueba HST (Heat Soak Test) en los vidrios templados. Este test reduce drásticamente el riesgo de que el cristal estalle solo por culpa de las inclusiones de sulfuro de níquel.
Zonas de paso, puertas, barandillas y paños accesibles exigen vidrio de seguridad. El laminado te salva la vida en estos casos. Aunque el cristal se rompa, la lámina intermedia mantiene los fragmentos pegados durante un buen rato.
Pero claro, eso no quita que tengas que calcular el herraje correctamente. Tampoco puedes dejar un panel dañado colgado de la pared indefinidamente.
La silicona estructural ayuda a repartir las cargas, pero no hace milagros. Una solución mal calculada sigue siendo un peligro, lleve silicona o no. En la práctica, debes vigilar la compatibilidad entre sellantes, juntas, vidrio y herrajes. Y respeta los tiempos de curado que indique el fabricante.
Antes de dar luz verde a la obra, exige esta documentación:
- Cálculo de los vidrios, anclajes y estructura portante.
- Fichas técnicas y trazabilidad del vidrio, incluido el HST cuando corresponda.
- Detalles de drenaje, juntas, tolerancias y protección frente a la corrosión.
- Ensayos o verificaciones de estanqueidad, viento y comportamiento de las uniones.
- Plan de acceso para limpiar, inspeccionar y sustituir un panel en el futuro.
- Declaraciones de prestaciones, marcado CE y documentación de los componentes cuando resulte exigible.
Toda esta paperas encaja con el Código Técnico de la Edificación. Fíjate sobre todo en la seguridad, la salubridad y el ahorro energético. Echa un vistazo al Código Técnico de la Edificación y contrasta todo con un técnico competente antes de mover un dedo.
Normativa y documentación que debe revisar el gestor del edificio
El CTE DB-HS1 te obliga a proteger la fachada contra la humedad. Para eso usamos encuentros, juntas, drenajes y sellados alineados con la exposición del edificio. En una fachada abotonada, el punto débil está en el perímetro del paño y en la unión con el forjado, la cubierta o el muro opaco. El centro del cristal casi nunca da problemas.
Tienes que revisar otros documentos básicos del CTE. El DB-SI por el tema de la propagación del fuego hacia el exterior y la sectorización. El DB-SUA para evitar riesgos de impacto y caídas. Y el DB-HE para controlar la transmitancia, el sol y la demanda energética.
Una fachada de cristal gigante puede parecer perfecta sobre el papel. Pero si no controlas la orientación, el factor solar y la ventilación, vas a tener un invernadero en pleno verano.
En obras de rehabilitación, coordina la inspección con la ITE o el IEE que toque en tu ciudad. Ojo, porque la inspección no es el proyecto de reparación. La inspección solo te dice qué está roto y qué riesgos hay. Luego el técnico define la solución, las mediciones y las prioridades.
Si la obra entra en una ayuda pública para rehabilitación energética, revisa bien la convocatoria. Comprueba la documentación del Real Decreto 853/2021. Por lo general, te pedirán certificados de ahorro energético antes y después de la reforma.
En muchas líneas de ayudas exigen reducir un 30% el consumo de energía primaria no renovable. O bien mejorar la demanda según el programa concreto que apliques.
Los plazos administrativos cambian según el sitio. Una intervención sencilla puede llevarte entre 2 y 4 semanas de diagnóstico, mediciones y oferta técnica. Si necesitas proyecto, licencia, cálculo estructural y fabricación a medida, multiplícalo. Hablamos de 3 a 6 meses hasta empezar a montar.
Comparativa: vidrio abotonado o muro cortina tradicional
| Criterio | Vidrio abotonado | Muro cortina de aluminio y vidrio |
|---|---|---|
| Imagen | Máxima transparencia y pocos perfiles visibles | Retícula de perfiles más evidente |
| Estructura | Requiere estructura portante independiente o especialmente diseñada | Los montantes y travesaños forman el sistema principal |
| Aislamiento | Depende mucho del vidrio, juntas y encuentros | Más sencillo de resolver con perfiles con rotura de puente térmico y doble acristalamiento |
| Estanqueidad | Muy sensible a juntas y detalles de encuentro | Solución más estandarizada y fácil de sectorizar |
| Fabricación | Taladros, herrajes y tolerancias muy precisos | Componentes más industrializados |
| Reparación | Sustituir un panel exige medios y procedimiento específico | También requiere planificación, pero suele haber soluciones más sistemáticas |
| Coste | Puede aumentar por ingeniería, herrajes y montaje | Más predecible en proyectos repetitivos |
El sistema abotonado es fantástico para vestíbulos, atrios, lucernarios y escaparates. La transparencia manda en estos edificios representativos.
Pero si levantas una oficina, valora un buen muro cortina. Necesitas controlar el consumo, el ruido y el confort durante todo el año. Aquí el muro cortina te da un equilibrio mucho más sano entre prestaciones, coste y mantenimiento a largo plazo.
En IMFALÚ trabajamos también con muro cortina de aluminio y de cristal y fachadas acristaladas. La decisión final debe salir de las necesidades de tu cerramiento. No de caprichos estéticos que luego no puedes mantener.
¿Cuánto cuesta una fachada de vidrio abotonada?
No te fíes de precios cerrados por metro cuadrado sin conocer el sistema a fondo. Comparar presupuestos genéricos es un error porque muchas veces no incluyen las mismas partidas. Una oferta profesional y seria debe desglosar al menos estos puntos:
- Ingeniería, cálculo y definición de detalles.
- Vidrio de seguridad, tratamientos, taladros y prueba HST.
- Grampones, rótulas, tornillería y anclajes.
- Estructura portante, protección anticorrosión y acabados.
- Transporte, medios auxiliares, plataformas o trabajos verticales.
- Sellados, pruebas, limpieza y documentación final.
En obras pequeñas, la ingeniería y los medios de acceso disparan el precio. Hablamos de un 5-12% del presupuesto en cálculo y dirección técnica. Otro 10-25% se va a grúas, plataformas y ocupación de vía pública. Son rangos orientativos, ojo. Si el edificio es muy alto, la logística te puede duplicar el coste.
La altura, el diseño de los paños y la repetición de módulos alteran el presupuesto de arriba a abajo. También influye mucho si tienes que reforzar o cambiar la estructura existente mientras el edificio sigue abierto al público.
Para comparar ofertas de verdad, pide mediciones claras. Pregunta qué dejan fuera: proyecto, licencias, andamios, retirada de cristales viejos, grúas y mantenimiento. En reformas, una buena inspección inicial te salva de presupuestar un cambio integral de fachada cuando igual solo hace falta cambiar juntas o anclajes.
Cómo se monta y qué errores conviene evitar
El montaje de estas fachadas no consiste en poner cristales y apretar tornillos. La secuencia habitual exige replantear ejes, comprobar la estructura y colocar soportes. Después se izan los paños, se conectan las rótulas, se regulan las juntas y se sella.
Las tolerancias te jugán malas pasadas durante todo el proceso. Un anclaje forzado o un apriete excesivo meten tensiones donde no toca. Otro fallo muy gordo es apoyar el cristal directamente sobre el metal sin las piezas de separación obligatorias del sistema.
Los errores de instalación son la pesadilla de estos cerramientos. Usar el sellante que no toca, tapar un drenaje o mezclar tornillos de distintas calidades te traerá de cabeza. Cuidado también con la limpieza final. Nada de herramientas abrasivas ni productos que ataquen las juntas.
En edificios que ya están en pie, el acceso lo manda todo. Un paño se monta en un día si el soporte está listo. Pero una fachada alta o complicada necesita semanas de replanteo y medios auxiliares. A esto súmale los permisos de ocupación, proteger a los viandantes y hacer las pruebas finales.
Guardó un plano de modulación, fotos y referencias de cada panel. Tener este control te ahorra horas de diagnóstico si sale una grieta o una filtración dentro de unos años.
Mantenimiento y sustitución de paneles
Que no haya perfiles de aluminio no significa que te olvides del mantenimiento. Tienes que vigilar el estado de las juntas, la corrosión y la holgura de las rótulas. Revisa también si hay filtraciones o si el vidrio cambia de aspecto. Es mucho mejor hacer una revisión periódica que esperar a que entre agua.
En edificios de oficinas o comercios, lo práctico es hacer una inspección visual al año. Cada 3 o 5 años conviene una revisión técnica profunda. Aprovecha los trabajos de limpieza o la ITE para revisar la cubierta.
Ambientes marinos, industriales o con mucha contaminación exigen más revisiones. Las juntas envejecen antes y la corrosión avanza rápido.
La limpieza necesita medios seguros y productos compatibles con los sellantes. Si la fachada es alta, coordina la limpieza con la revisión de los herrajes. Avisa siempre si ves una fisura o un golpe. Acuerda la zona de paso y llama a una empresa de reparación de fachadas. Cambiar el cristal sin estudiar el origen del daño es una errata fatal.
Para reponer un panel, necesitas un cristal idéntico en dimensiones, taladros, composición y tratamiento. Luego compruebas el herraje, preparas el sellado y ajustas la pieza con cuidado de no forzarla. En IMFALÚ también hacemos trabajos de mantenimiento correctivo y mantenimiento preventivo en fachadas de aluminio y cristal.
Nuestra recomendación para cada caso
Decántate por el vidrio abotonado si la transparencia es algo innegociable en el diseño arquitectónico. Es una opción fantástica siempre que la estructura se pueda resolver bien y tengas presupuesto para la ingeniería, el montaje y el mantenimiento.
Pero no es la solución mágica para cualquier pared. Si buscas algo más estándar, prioriza un muro cortina. Te da más juego para meter aislamiento, controlar el sol y organizar el drenaje.
En hoteles y oficinas, el muro cortina se gestiona mucho mejor durante décadas. El confort interior pesa tanto o más que la fachada exterior.
Si ya tienes la fachada montada, empieza siempre por un diagnóstico. Un informe técnico de fachada te ayuda a separar los problemas de vidrio, juntas o estructura. Así puedes ordenar las reparaciones según la urgencia real. IMFALÚ lleva 30 años manteniendo, reparando y rehabilitando este tipo de cerramientos en Barcelona y alrededores.
Hemos trabajado en más de 150 edificios y 300.000 metros cuadrados de fachada. Algunos ejemplos son el WTC Cornellà (desde 2013), el hotel Meliá o el Edificio Ski. También hemos intervenido en Parc Vallsolana en Sant Cugat, Torre Tarragona y Hotel Roselló.
Además de estos sistemas, fabricamos e instalamos muro cortina, fachada ventilada y lucernarios. Ojo, no tocamos fachadas de obra, SATE, morteros ni revocos.
Si gestionas fincas, eres arquitecto o llevas un hotel, valora el ciclo completo de la fachada. Piensa en la seguridad, el aislamiento, el coste inicial y la vida útil del cerramiento. Contacta con IMFALÚ para estudiar tu caso o echa un vistazo a nuestros proyectos.
Preguntas frecuentes
¿Qué normativa regula el vidrio abotonado estructural en fachadas de edificios en España?
Debes cumplir el Documento Básico SU 1 del Código Técnico de la Edificación y la norma UNE-EN 12758, que fijan los requisitos de seguridad frente al impacto y la retención del acristalamiento.
¿Qué espesor mínimo necesita el vidrio para instalar puntos de anclaje abotonados en una fachada de Barcelona?
Para un frente exterior se recomienda al menos 8+8 mm de vidrio templado laminado, garantizando que el taladro mecanizado no comprometa la resistencia estructural ni la cámara de seguridad PVB.
¿Cuánto tiempo debo esperar antes de taladrar el vidrio templado para un sistema de anclaje abotonado?
Todas las perforaciones deben realizarse antes del templado del vidrio, ya que cualquier mecanizado posterior fracturará la pieza de forma irremediable; el proceso de templado toma entre 4 y 8 horas según el grosor.
¿Es el vidrio abotonado estructural apto para zonas costeras con alta salinidad como el litoral barcelonés?
Sí, siempre que utilices rotules de acero inoxidable AISI 316L y juntas de EPDM de alta densidad, que resisten la corrosión salina y evitan el contacto directo entre metal y vidrio.
¿Qué distancia máxima entre puntos de anclaje abotonado se recomienda para un vidrio de 10 mm en fachada?
Para un vidrio templado de 10 mm la separación entre rótulas no debería superar los 1,5 metros en cuadrícula, soportando cargas de viento de hasta 1.000 Pa sin flexiones que superen L/200.
